ボーリング用ツールス |
|
|
メタルクラウン |
|
|
 |
メタルクラウンはコアチューブ先端に取り付け、主にコアボーリングに用います。
先端に植え付けたチップの形状により、「角型メタルクラウン」、「スーパーメタルクラウン」と分かれています。
主として中硬岩、軟岩の掘削に使用するコアビットで、刃先に超硬チップが植え付けてあります。コアチューブ、コアシェルなどに接続して使用します。
※メタルビットとも呼ばれます。 |
|
|
呼 称 |
植付外径 |
植付内径 |
角型 |
スーパー |
備考 |
|
植付数 |
サイズ |
植付数 |
サイズ |
| ４６ |
４６ |
３０ |
６ |
５ｘ５ｘ７
|
６ |
５ｘ５ｘ７
|
受注生産 |
|
５６ |
５６ |
４０ |
６ |
5ｘ5ｘ7 |
６ |
5x5x7 |
標準品 |
| 7x7x7 |
|
６６ |
６６ |
５０ |
６ |
5ｘ5ｘ7 |
８ |
5ｘ5ｘ7 |
| ６ |
7ｘ7ｘ7 |
|
７６ |
７６ |
６０ |
８ |
5ｘ5ｘ7 |
８ |
5ｘ5ｘ7 |
| ８ |
7ｘ7ｘ7 |
|
８６ |
８６ |
７０ |
８ |
5ｘ5ｘ7 |
１０ |
5ｘ5ｘ7 |
| ８ |
7ｘ7ｘ7 |
|
１０１ |
１０１ |
８５ |
１０ |
5ｘ5ｘ7 |
１２ |
5ｘ5ｘ7 |
| 10 |
7ｘ7ｘ7 |
|
１１６ |
１１６ |
９７ |
１０ |
6ｘ6ｘ7 |
１０ |
7ｘ7ｘ7 |
| １２９ |
１２９ |
１０８ |
８ |
7ｘ7ｘ7 |
１０ |
7ｘ7ｘ7 |
準標準品 |
| １４２ |
１４２ |
１２０ |
１０ |
１２ |
| １５４ |
１５４ |
１３３ |
１０ |
| １６７ |
１６７ |
１４６ |
１２ |
１４ |
| １９３ |
１９３ |
１７２ |
１４ |
7x7x7 |
１６ |
7x7x7 |
受注生産 |
| ２１８ |
２１８ |
１９７ |
１４ |
１６ |
| ２４４ |
２４４ |
２２１ |
１６ |
１８ |
| ２６９ |
２６９ |
２４５ |
１８ |
２０ |
| ３２０ |
３２０ |
２９６ |
２０ |
２２ |
| ３５８ |
３５８ |
３３１ |
２２ |
２４ |
|
|
材質 |
刻印記号 |
硬さ
|
耐衝撃性 |
| ＫＧ０５ |
０５ |
硬
▲
▼
軟 |
弱
▲
▼
強 |
| ＫＧ１ |
１ |
| ＫＧ２ |
２ |
| ＫＧ３ |
３ |
|
|
ネジには扶桑規格と旧ＪＩＳ規格があり、寸法が異なります。
旧JIS規格の場合は全サイズ受注生産となります。
チップ（メタルチップ）の材質により硬さも変わります。
特注品も承っておりますので、お気軽にお問合せください。 |
|
|
 |
|
ウイングメタルクラウン |
|
|
 |
軟質地層に大きな穴をあける場合、または粘土層等で孔壁とコアチューブの隙間を多くしてスライム（切粉）の排出をよくする場合等に使用します。
メタルクラウンの外周に羽根を付けたもの。
ネジはカノ規格とＪＩＳ規格があり、寸法が異なります。
|
|
|
呼称 |
56x66 |
66x76 |
76x86 |
86ｘ96 |
86x101 |
|
外径 |
66 |
76 |
86 |
96 |
101 |
|
内径 |
40 |
50 |
60 |
70 |
70 |
|
羽根数 |
3 |
4 |
|
|
|
|
|
ロッドクラウン |
|
|
 |
ボーリングロッドに接続してグラウト孔、発破孔等の掘削に使用します。
クラウン先端は熱処理を施してあります。
※特注品についてもお気軽にご相談ください。
|
|
| 呼称 |
40.5 |
42 |
| シャンク外径 |
42 |
42 |
| 肉厚 |
8 |
8 |
| チップ材質 |
各種 |
各種 |
| チップ形状 |
角型、スーパー |
スーパー |
| チップ植付個数 |
４、６ |
６ |
|

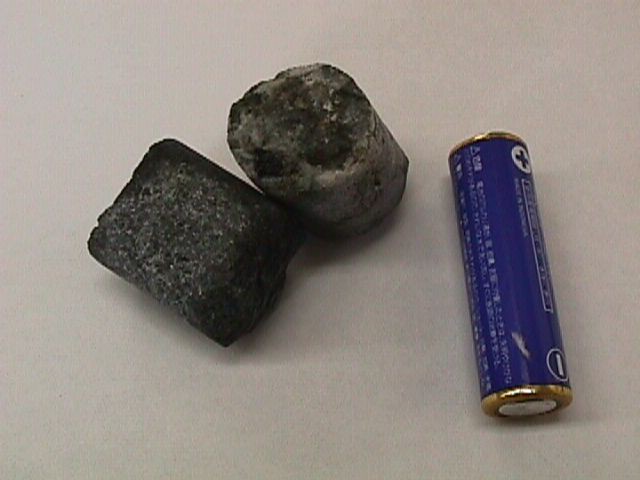

硬い玉石の層を掘削した際のサンプルです。
(右はサイズ比較用の単三電池) |
|
|
|
|
※一文字クラウン、コンポジットクラウン等の御注文も承ります。
☆一文字クラウン
軟弱地層や軟岩などでサンプルやコアーを必要としないボーリングに使用します。メタルクラウンの内側に１枚のブレードが付いたもの。同様にクロスにブレードが付いたものを十文字クラウンと呼びます。
☆コンポジットクラウン
メタルクラウンの先端に砕いたメタルチップを盛り付けたもので、砂礫層や鉄筋入りコンクリートなどの掘削ダメージの大きなところに使用します。
|
|
|
|
|
|
ダイヤモンドワールドビット（ダイヤモンドビット） |
|
|
 |
ダイヤモンドワールドビット（ダイヤモンドビット）は使用目的別にシングルコアチューブ用とダブルコアチューブ用があります。
軟岩から超硬岩の掘削に用います。表面にはダイヤモンド粒を鋳込んだサーフェースビットとダイヤモンドの粉末を金属粉末と混合して焼結したインプリグネイテッドビット（インプリビット）があり、地層によって使い分けます。 |
|
  |
画像はＤ６６－５０Ｃ |
|
  |
画像はＳ６６－５０Ｃ |
|
| 名称 |
サイズ |
セット外径 |
セット内径 |
名称 |
サイズ |
セット外径 |
セット内径 |
| ダブル |
ＤＳ６６ |
６６ |
５０ |
ケーシング |
Ｃ８５－７０ |
８５ |
７０ |
| ＤＳ７６ |
７６ |
６０ |
Ｃ８６－６８ |
８６ |
６８ |
| ＤＳ８６ |
８６ |
７０ |
Ｃ８６－７０ |
８６ |
７０ |
| ＤＳ１１６ |
１１６ |
９５ |
Ｃ９１－７７ |
９１ |
７７ |
| シングル |
Ｓ５６ |
５６ |
４０ |
Ｃ１０３－９０ |
１０３ |
９０ |
| Ｓ６６ |
６６ |
５０ |
Ｃ１１６－１００ |
１１６ |
１００ |
| Ｓ８６ |
８６ |
７０ |
リーマー |
ＮＲ６６ |
６６．５ |
|
| Ｓ１１６ |
１１６ |
９４ |
ＮＲ８６ |
８６．５ |
|
|
|
|
ワールドリーマ |
|
|
 |
ダイヤモンドビットに接続して使用するリーマで、ビットで掘削すると同時に側面切削を並行して行い、常に孔径を一定に維持する為に使用します。
形状は円筒状で胴部円周にダイヤモンド粉が植え付けてあり、両面にダイヤモンドビット及びコアチューブと接続するネジが切ってあります。
※ダイヤモンドリーミングシェルとも呼ばれます。 |
|
ビットの一般的な掘削条件
荷重：
メタルクラウン メタル1個当たり ２０から５０㎏f
サーフェイスダイヤモンドビット ダイヤ１ｃ当たり１０から４０㎏f
回転：
メタルクラウン 周速度１５～３０ｍ／ｍｉｎ
サーフェイスダイヤモンドビット 周速度５０～１５０ｍ／ｍｉｎ
送水：
浅尺 流速０．２～０．４ｍ／Ｓｅｃ
深尺 流速０．３～０．５ｍ／Ｓｅｃ
※2008/07/01周速度について誤表記の為訂正しました。
|
|
|
|
フィッシュテールビット |
|
|
 |
軟質地層、砂利層の掘削に使用するビットです。
魚の尾のような形をしており刃先には超硬チップが植え付けしてあります。 |
|
|
呼称 |
７６ |
８６ |
１０１ |
１１５ |
|
ロッドネジ |
４０．５ | |
ロッドネジ４０．５以外のサイズについては営業担当へご相談ください。 |
|
|
|
クロスビット |
|
|
  |
粘土層、砂岩、軟岩等の削孔に使用するビットです。
上下２段（４枚羽根）に切削面をもち、先端部刃先には超硬チップが植え付けてあり、特に粘土は詰まりがなく水通りが良く掘進できる。 |
|
|
呼称 |
６６ |
７６ |
８６ |
１０１ |
１１５ |
|
ロッドネジ |
４０．５ |
４０．５ |
|
ロッドネジ４０．５以外のサイズについては営業担当へご相談ください。 |
|
|
|
Ｙ型ビット |
|
|
 |
削孔用のビットで羽根数は３枚です。
クロスビットと同じように先端部刃先には超硬チップが植え付けてあります。 |
|
☆扶桑規格
| 呼称 |
６６ |
７６ |
８６ |
１０１ |
| ロッドネジ |
４０．５ |
４０．５ |
|
６６、７６、８６は標準在庫商品です。
４０．５以外のロッドネジ製作いたします。
|
|
☆扶桑規格（Ａタイプ） ※受注生産
|
|
|
|
|
フラットビット |
|
|
 |
軟質地層、軟岩の掘削に使用します。先端は平らになっており、刃先には超硬質チップが植え付けてあります。（フィッシュテールビットの一種） |
|
|
呼称 |
６６ |
７６ |
８６ |
１０１ |
|
ロッドネジ |
４０．５ |
|
ロッドネジ４０．５以外のサイズについては営業担当へご相談ください。 |
|
|
|
ロックビット |
|
|
 |
３個のコーンビットがジャーナルレグに取り付けてあり、自由に回転します。軟岩から硬岩まで幅広く用いられます。（下記サイズ以外も取り扱っております） |
|
|
仕様 |
ＡＰＩ規格 |
|
インチ |
㎜ |
ネジ寸法 |
| ３－７／８ |
９８．４ |
２－３／８ＲＥＧ |
| ４－１／２ |
１１４．３ |
| ４－３／４ |
１２０．６ |
２－７／８ＲＥＧ |
|
５－５／８ |
１４２．９ |
３－１／２ＲＥＧ |
|
５－７／８ |
１４９．２ |
|
６－１／４ |
１５８．７ |
|
７－５／８ |
１９３．７ |
４－１／２ＲＥＧ |
|
８－１／２ |
２１５．９ |
|
９－５／８ |
２４４．５ |
６－５／８ＲＥＧ |
|
１０－５／８ |
２６９．９ |
|
１２－１／４ |
３１１．２ |
|
１４－３／４ |
３７４．７ |
７－５／８ＲＥＧ |
|
１７－１／２ |
４４４．５ |
|
|
|
|
ドリルカラー |
|
|
 |
ロックビット直上に接続するもので、ビットに安定した荷重を与えると共にロッド自体に張力を持たせる肉厚の鋼管です。 |
|
|
