ロックボーイ(メカニカルパーカッションドリル)
油圧パーカッションではなく、「ロックボーイ!(メカニカルパーカッションドリル)」

ロックボルトの施工に最適「ロックボーイ(メカニカルパーカッションドリル)」

二重管掘削型 メカ打撃式 ロータリーパーカッションドリル


近年ロックボルトの工事が増加しています。
ロックボルトの施工に最適な小型・軽量のロータリーパーカッションドリルです。
ロックボルトの施工では簡易足場上での作業や高所への揚重が求められます。小型で軽量・低価格を実現したロータリーパーカッションドリルです。

 メカ打撃方式(特許申請中)の特長
◎小さな動力で大きな打撃力を実現しました。
◎小さな動力だから、小型・軽量化が実現!高所への移動が容易!
◎極めてシンプルな機構の為、現場での整備・メンテナンスが容易
◎二重管掘削も併用できる!崩壊層でもラクラク&安心掘削!
◎長期間に渡る打撃テストや現場作業で実証された高耐久性!

まじめな技術屋達が作った自信作です。

カタログはこちら


<用 途>

 軽量小型・二重管掘削の利点から、法面(のり面)のロックボルト工事や狭い場所・高所での
作業等で安全・能率的な工事が行えます。ロックボルト工事には簡易足場や、高所がつきものです。小型・軽量・高掘削力は絶対に必要な条件です。これからのロックボルト工事に是非ご利用ください。

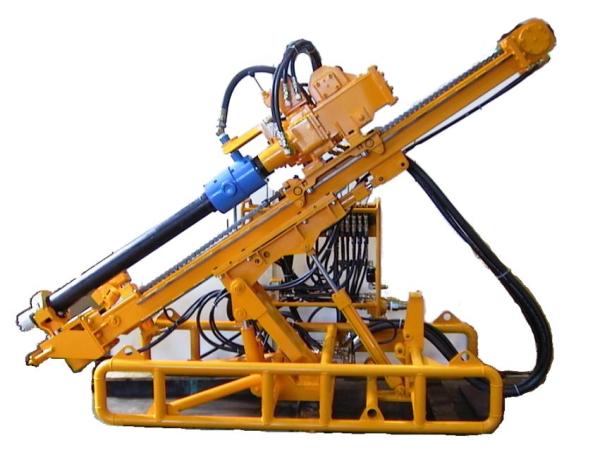

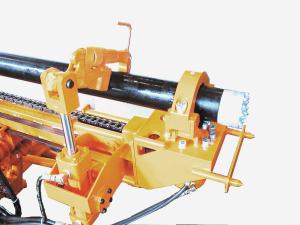

ロックボーイ ロックボーイ画像新発明!メカニカルパーカッションドリル

二重管掘削が出来ます

パーカッションヘッド

メカ打撃式機構の
      パーカッションヘッド

低価格!フルオプション550s・二重管掘削

       ドリルユニット仕様

ロックボーイ

型式

MRP−25ES−L111(B)

適用ケーシング

φ57〜φ96o 長さ1m

掘削角度

水平〜下向60° 下向30°〜下向90°

打撃力

200J(バックハンマ機構付)

打撃数

400bpm

回転数

26min-1   52min-1

回転トルク

2.3kN・m   1.15kN・m

フィード方式

オイルモータ、チェーン方式

フィード力

0〜11.8 kN

フィードストローク

1450o

セントラライザ

油圧クランプ・油圧ブレーカ

寸法

H1100×W1060×L2770 o

重量 550kg(コントロールスタンド付)
本仕様は予告なく変更することがあります。

パワーユニットはモーター仕様となります。
型式 PUE−25
原動機 18.5kW−4P
寸法 H990xW850xL1220 o
質量 約450s(乾燥質量)

油圧パーカッションではなく、メカニカルパーカッション!
新世代のロータリーパーカッションドリル

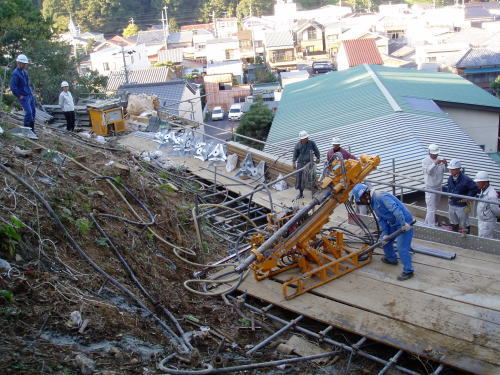

メカニカルパーカッションドリル「ロックボーイ」による防災工事現場

都市部でも活躍しています。
斜面の下には線路が通っています。

写真右手奥にトンネルが見えます。
B社責任者:
「おかげで工期に余裕ができて、安全作業にも貢献してくれてるよ。」

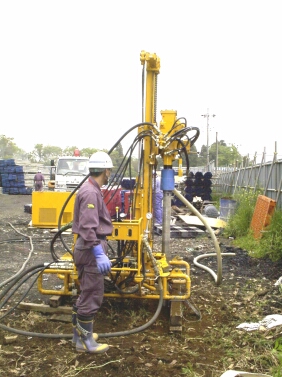

ロックボーイ作業現場 ロックボーイは掘削角度が下向き90°になるので土壌汚染調査でも活躍しています。

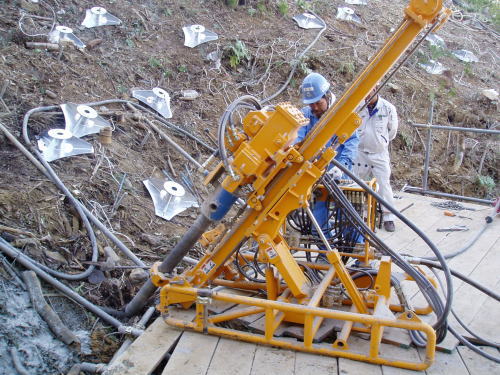

ロックボーイ静岡現場1 ☆ロックボーイによる防災工事現場

災害を未然に防ぐため活躍しています。

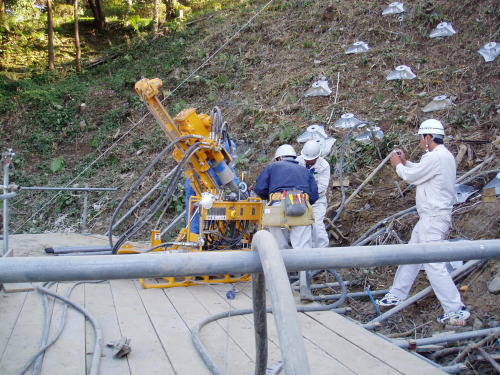

ロックボーイ静岡現場2 工期が短縮できたと好評です。
予定工期より1週間以上短縮できたそうです。
ロックボーイ静岡現場3 安定したパワーで効率良い作業
ロックボーイ静岡現場4 見てください!
足場の幅は小型機!でもパワーは中型機並です。

ロックボーイ静岡現場5 きれいな作業・・・職人技です。

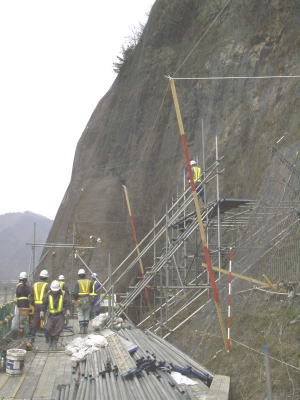

ロックボーイ ☆ロックボーイ
急傾斜地山道崩落対策工事の現場写真です。

ロックボーイ ロックボルト工法
φ78ケーシング シングル掘削(単管掘削)×4m

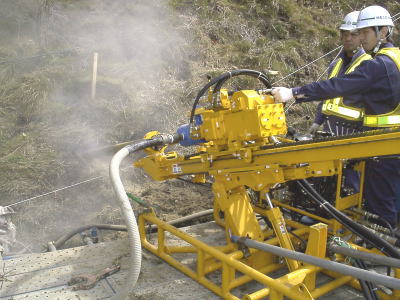

ロータリーパーカッションドリル1 ☆ロックボーイ
急傾斜地崩壊対策工事の現場写真です。
ロータリーパーカッションドリル2 ロックボルトによるノンフレーム工法
深度は3〜5m、エアー掘削・φ57の単管掘削です。
ロータリーパーカッションドリル3 B社オペレータ:
「パワーがあるっ、小さくても力持ちだねぇ。」

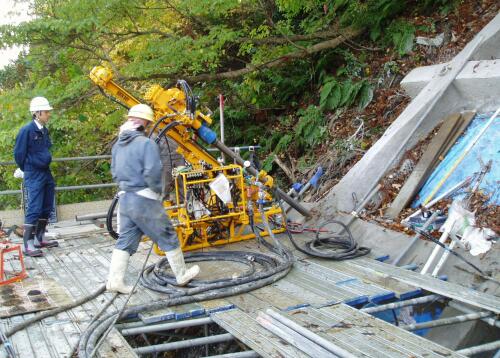

ロータリーパーカッションドリル4 ☆ロックボーイ
落石防護柵でリングネットの支柱を設置する。
φ96×φ57の二重管掘削で5〜8m穿孔
ロータリーパーカッションドリル5 軽量・小型なので高所への移動が容易に出来る。(簡易ベース型380s、フルオプションでも550s)
ロータリーパーカッションドリル6 M社オペレータ
「小型のくせに中型パーカッション並に力(打撃力)があるから正直驚いた、効率いいね」
ロータリーパーカッションドリル7 「構造がシンプルだから、万が一修理の必要になった時でも作業現場で対応できますね。」
「今までは、修理にかかる時間だけでなく、持ち込み修理の際の運搬時間もかなりロスしていたからね。」

ROCKBOY動画ファイル(約2MB、WMV形式)
